3D Printer, 이미지 파일을 도면으로! ( 3D 모델링 )



안녕하세요

오늘은 이미지 파일을 모델링하여

3D Printer 하는 방법입니다!

우선

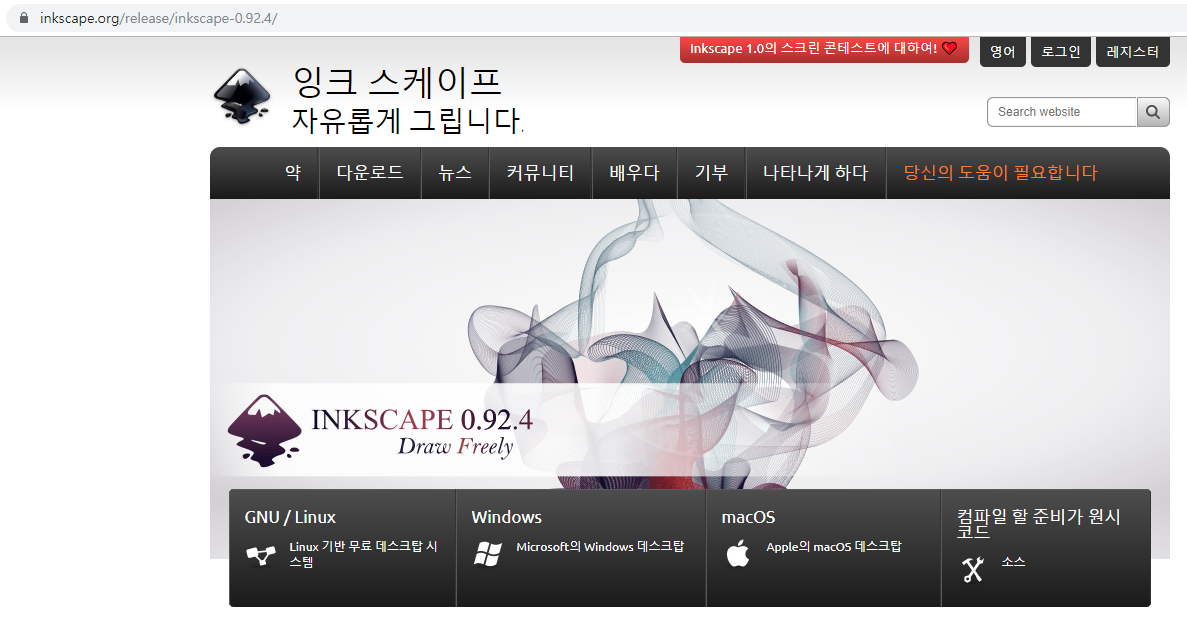

무료로 제공되는 https://inkscape.org/ko/

에서 무료 이미지편집 프로그램을 다운받아주세요!



※ 본인 PC 운영체제에 맞춰서 다운로드

우선 이미지 파일을 준비합니다!





다운로드 한 잉크스케이프 ( inkscape ) 를 OPEN!

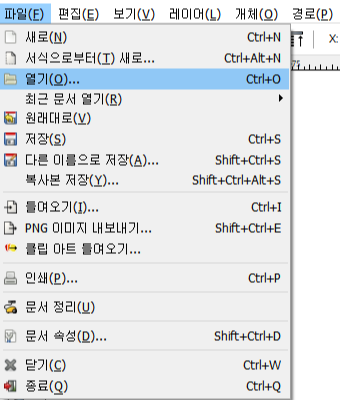

수정할 이미지 파일을 불러옵니다!

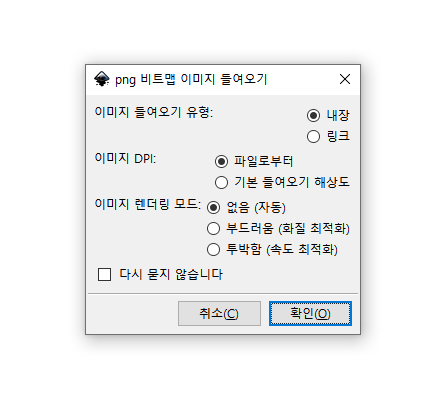

파일을 열어주면 이런 창이 뜨는데요!

확인!

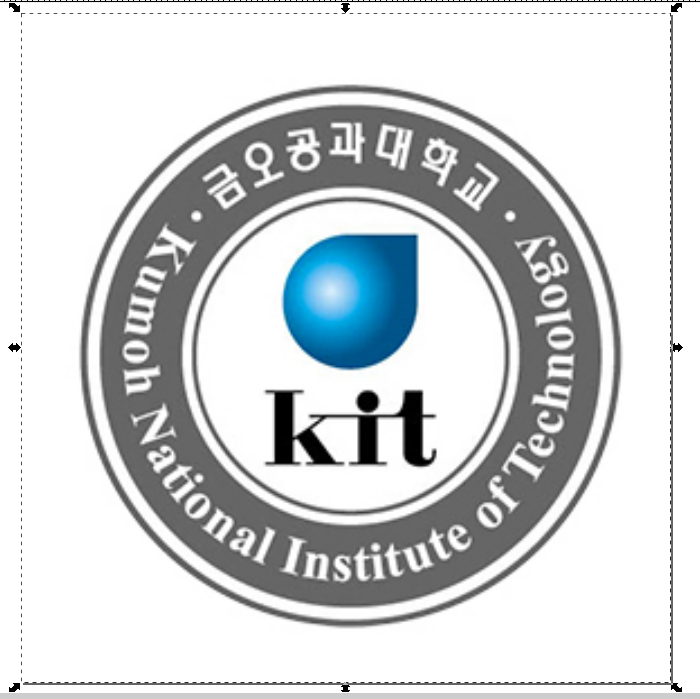

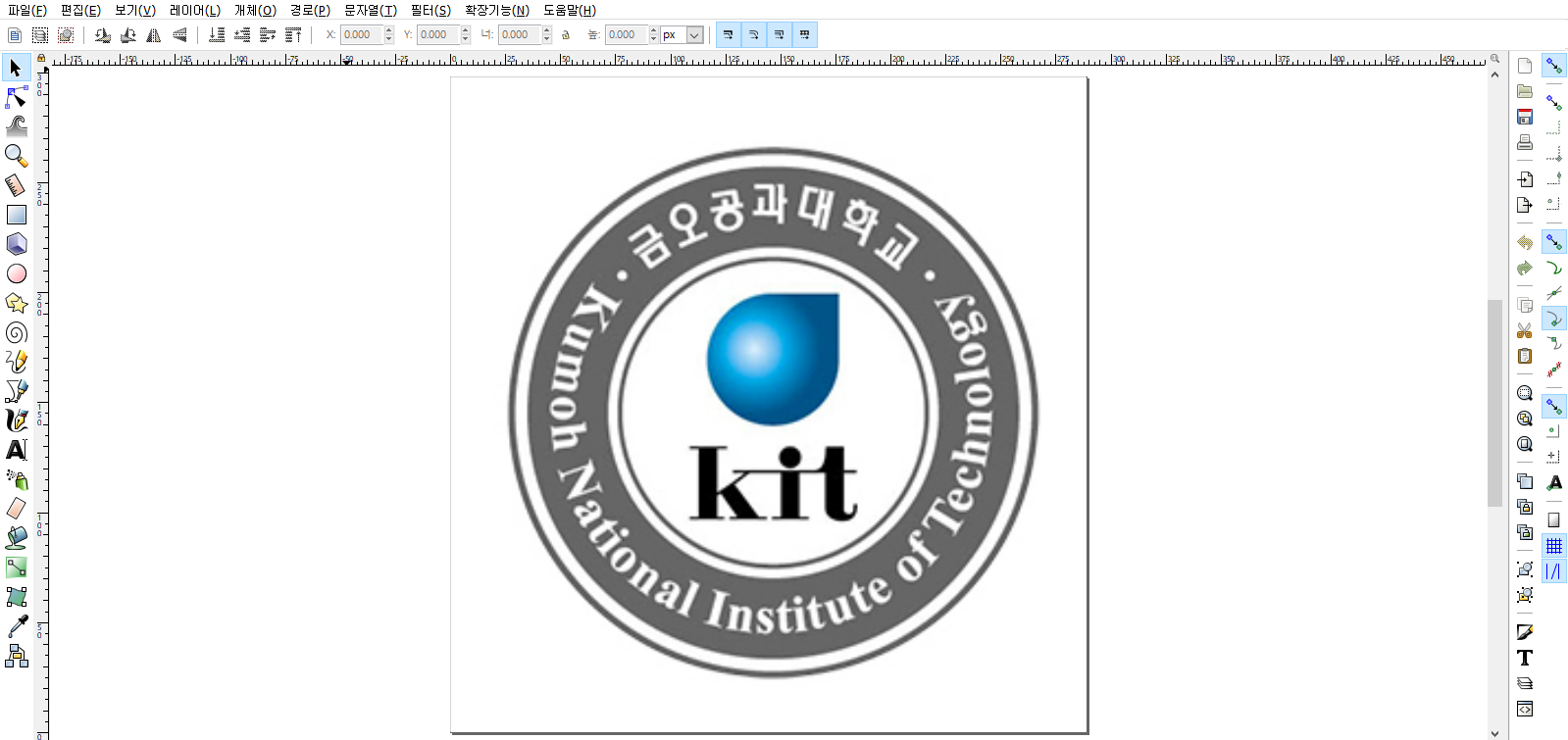

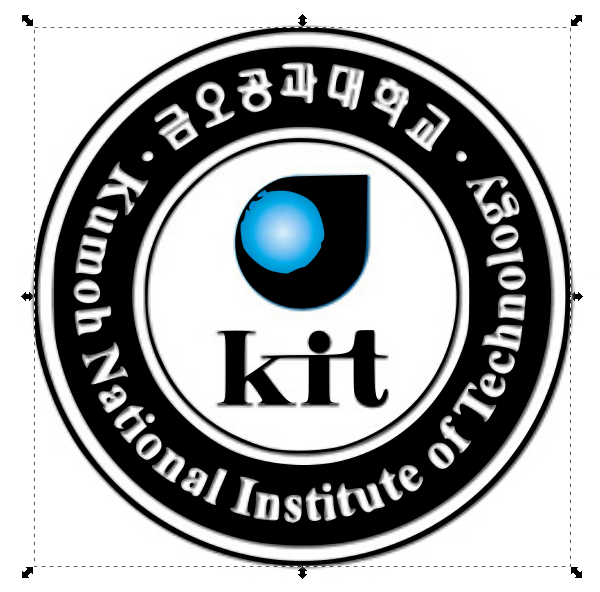

준비한 Image 파일을 불러왔습니다!

Image 파일에서 도면에 필요한 부분을

추출할 예정입니다!





1.이미지를 클릭해줍니다!

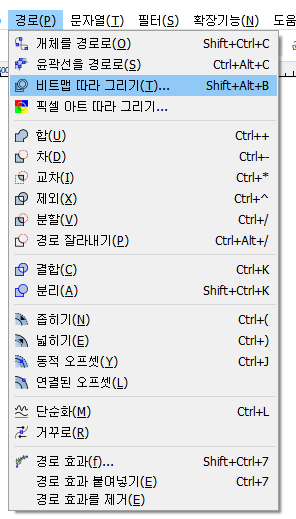

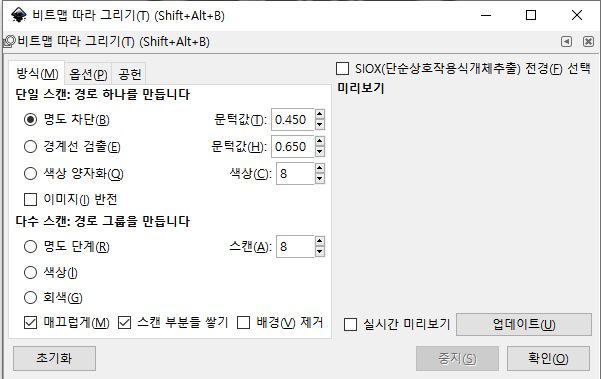

2.경로 - 비트맨 따라 그리기

( 단축키 : Shift + Alt + B )





확인!

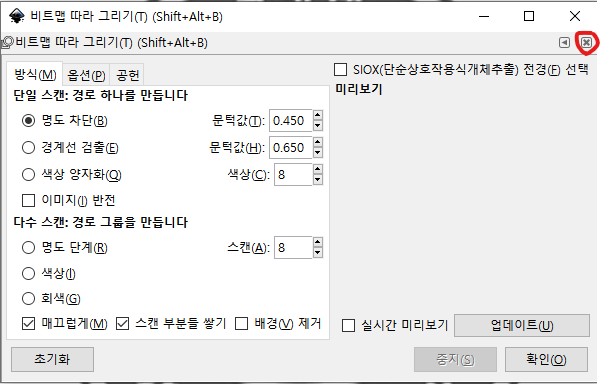

작은 엑스창을 눌러 닫아줍니다.

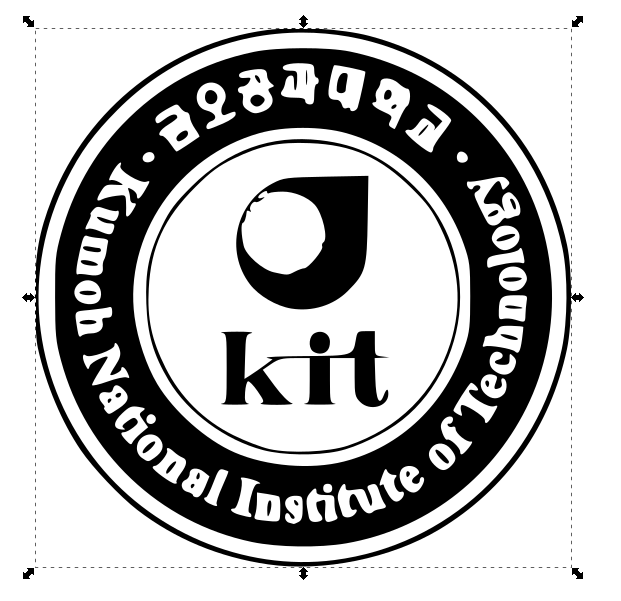

처음 불러왔던 image 파일과는

모양이 바뀌었습니다

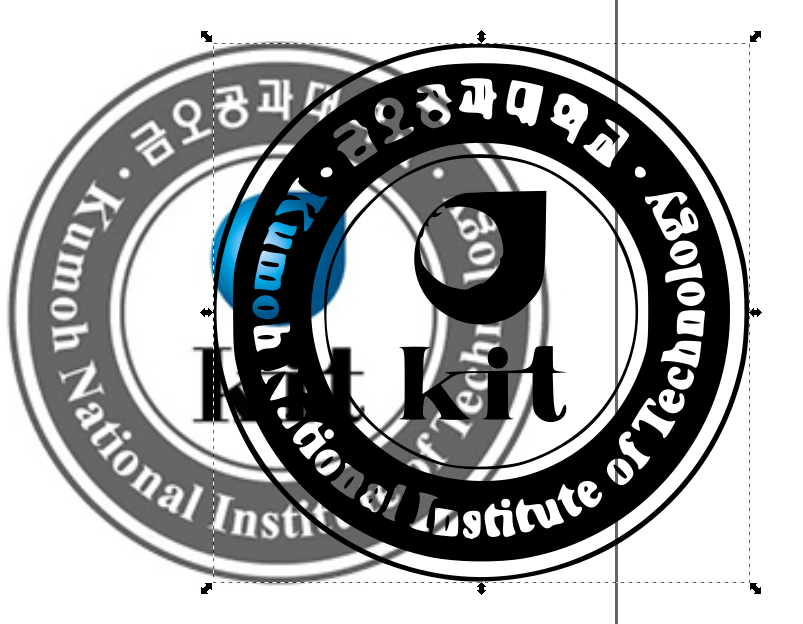

클릭하여 옆으로 살짝 드래그 하면

image 파일이 따라 움직입니다!

처음 불러온 기존 image 파일은 제거 해주세요!



이제 변환한 image 파일만 남게 되었습니다!

다른 이름으로 변환된 파일을 저장해주세요!

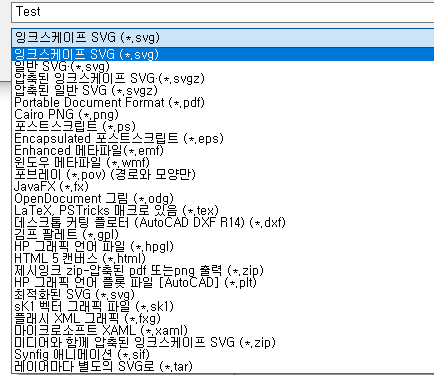

이때, 파일형식을 잘 확인하시고 저장해주세요!



저는 Fusion 360 을 사용하고 있어서

" *.dxf " 로 저장하겠습니다!



그럼 이제 3D 모델링을 위해

Fusion 360 에서 확인해보겠습니다

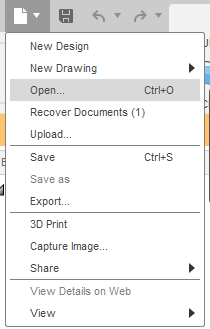

파일 불러오기!





완성했습니다!

여기서 깨진 부분 등 추가 적으로 손을 봐야 됩니다.

모델링 및 3D Printer 출력 편은 다음을 기약하며..
